| Parameter | RSLF-12-HP na RSLF-150-HP | RSLF-200-HP na RSLF-800-HP |
| Kapacita | 1,2~80 m3/min | 1,2~80 m3/min |
| Max. Pracovný tlak | Menej ako alebo rovné 4,5 MPa (45 barg) | Menej ako alebo rovné 4,5 MPa (45 barg) |
| Max. Vstupná teplota | 60 stupňov | 60 stupňov |
| Max. Teplota okolia | 50 stupňov | 50 stupňov |
| Min. Teplota okolia | 5 stupňov | 5 stupňov |
| Max. Teplota chladiacej vody | 35 stupňov | 35 stupňov |
| Typ chladenia | Vzduchom chladený | Vzduchom chladené pre RSLF-12-HP až RSLF-150-HP |
| Vodou chladené od RSLF-150-HP a vyššie | Vodou chladený | |
| Zdroj | 220V/1Ph/50Hz/60Hz | 380V/3Ph/50Hz/60Hz |
| Chladivo | R134a/R407C | R134a/R407C |
| Hodnotený stav | ||
| Menovitý pracovný tlak | 4.{1}} MPa | 4.{1}} MPa |
| Vstupná teplota | 38 stupňov | 38 stupňov |
| Teplota okolia | 38 stupňov | 38 stupňov |
| Teplota chladiacej vody | 32 stupňov | 32 stupňov |
| Tlakový rosný bod (PDP) | 3-10 stupeň | 3-10 stupeň |

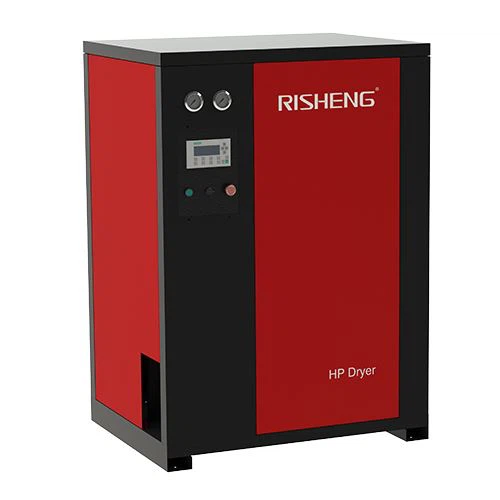

Chladiace sušičky vzduchu radu HP vynikajú svojimi robustnými chladiacimi systémami, ktoré obsahujú špičkové chladiace kompresory a veľkoryso dimenzované plochy výmenníka tepla. Tieto komponenty v kombinácii s dômyselne navrhnutými vzormi prúdenia chladiaceho vzduchu umožňujú spoľahlivú prevádzku aj pri vysokých okolitých teplotách. Zabezpečujú konzistentné a stabilné tlakové rosné body, ktoré sú rozhodujúce pre udržanie kvality vzduchu v priemyselných podmienkach.
Hodnotené podmienky
Pracovný tlak: 4.{1}}Mpag / 580 psig
Vstupná teplota: 38 stupňov / 100 ℉
Okolitá teplota: 38 stupňov / 100 ℉
Pracovný rozsah
Max. pracovný tlak: 4,5 Mpag / 653 psig
Max. vstupná teplota: 60 stupňov / 140 ℉
Max. teplota okolia: 50 stupňov / 122 ℉
Min. teplota okolia: 5 stupňov / 41 ℉
Optimalizácia prietoku v sušičkách HP je dosiahnutá pomocou starostlivo navrhnutého potrubia z nehrdzavejúcej ocele. Tento dizajn minimalizuje tlakové rozdiely v sušičke, čím zvyšuje celkovú účinnosť. Nižšie tlakové rozdiely znamenajú zníženú spotrebu energie a optimalizovaný výkon v rôznych prevádzkových podmienkach.
Pozoruhodnou vlastnosťou radu HP je jeho vysokotlakový odvodňovací systém v 40 barových modeloch. Tento odtok zabezpečuje efektívne odstraňovanie kondenzátu bez akejkoľvek straty tlaku, čo výrazne prispieva k úspore energie a prevádzkovej účinnosti. Pre 50 barovú verziu voliteľný elektronický odvod kondenzátu ďalej zvyšuje energetickú účinnosť, vďaka čomu sú tieto sušičky vhodné pre náročné aplikácie, kde je nevyhnutná presná kontrola úrovne vlhkosti v stlačenom vzduchu.
Sušičky chladiaceho vzduchu radu HP kombinujú výkonné chladiace schopnosti s pokročilými konštrukčnými funkciami, aby poskytovali spoľahlivý výkon, energetickú účinnosť a stabilné tlakové rosné body, vďaka čomu sú ideálne pre odvetvia vyžadujúce vysokokvalitné riešenia stlačeného vzduchu.
| Technická špecifikácia | |||||||||
| Model | Vzduchové pripojenie | Kapacita | Zdroj | Absorbovaný Výkon (kW) |
Rozmer mm | Hmotnosť (kg) |
|||
| m³/min | CFM | V/Ph/Hz | L | W | H | ||||
| RSLF-12-HP | Rc1/2" | 1.2 | 42 | 230/1/50 | 0.26 | 600 | 310 | 500 | 35 |
| RSLF-15-HP | Rc1/2" | 1.5 | 53 | 230/1/50 | 0.28 | 600 | 310 | 500 | 35 |
| RSLF-18-HP | Rc1/2" | 1.8 | 64 | 230/1/50 | 0.3 | 600 | 310 | 500 | 35 |
| RSLF-24-HP | Rc3/4" | 2.4 | 85 | 230/1/50 | 0.46 | 750 | 360 | 550 | 50 |
| RSLF-30-HP | Rc3/4" | 3 | 106 | 230/1/50 | 0.5 | 750 | 360 | 550 | 50 |
| RSLF-36-HP | Rc3/4" | 3.6 | 127 | 230/1/50 | 0.53 | 750 | 360 | 550 | 55 |
| RSLF-40-HP | Rc3/4" | 4 | 141 | 230/1/50 | 0.55 | 750 | 360 | 550 | 55 |
| RSLF-60-HP | Rc{0}/4" | 6 | 212 | 230/1/50 | 0.8 | 750 | 550 | 880 | 80 |
| RSLF-80-HP | Rc{0}/4" | 8 | 282 | 230/1/50 | 0.85 | 750 | 550 | 880 | 80 |
| RSLF-90-HP | Rc{0}/4" | 9 | 318 | 230/1/50 | 0.9 | 750 | 550 | 880 | 80 |
| RSLF-100-HP | Rc{0}/4" | 10 | 353 | 230/1/50 | 1.1 | 750 | 550 | 880 | 80 |
| RSLF-120-HP | Rc{0}/4" | 12 | 424 | 230/1/50 | 1.22 | 750 | 550 | 880 | 80 |
| RSLF-150-HP | Rc{0}/4" | 15 | 530 | 230/1/50 | 2.1 | 1100 | 860 | 1200 | 150 |
| RSLF-200-HP | Rc{0}/4" | 20 | 706 | 230/1/50 | 2.3 | 1100 | 860 | 1200 | 150 |
| RSLF-250-HP | Rc{0}/2" | 25 | 883 | 400/3/50 | 2.8 | 1100 | 900 | 1550 | 270 |
| RSLF-300-HP | Rc{0}/2" | 30 | 1059 | 400/3/50 | 2.9 | 1100 | 900 | 1550 | 270 |
| RSLF-350-HP | Rc{0}/2" | 35 | 1236 | 400/3/50 | 3.1 | 1100 | 900 | 1550 | 300 |
| RSLF-400-HP | Rc{0}/2" | 40 | 1412 | 400/3/50 | 4.2 | 1100 | 900 | 1550 | 350 |
| RSLF-500-HP | Rc{0}/2" | 50 | 1766 | 400/3/50 | 4.56 | 1100 | 900 | 1550 | 470 |
| RSLF-600-HP | DN80 | 60 | 2119 | 400/3/50 | 5.6 | 1450 | 1130 | 1650 | 550 |
| RSLF-700-HP | DN80 | 70 | 2472 | 400/3/50 | 5.8 | 1450 | 1130 | 1650 | 570 |
| RSLF-800-HP | DN80 | 80 | 2825 | 400/3/50 | 5.94 | 1450 | 1130 | 1650 | 600 |
